Тестовые оправки

Тестовые оправки для контроля качества обработки

Тестовые оправки применяются для проверки точности шпинделей металлообрабатывающих станков: токарных, фрезерных, расточных и обрабатывающих центров. С их помощью определяют радиальное и осевое биение шпинделя, погрешности геометрии конусного посадочного места, а также общее техническое состояние узла. Компания Инсистенс поставляет данный инструмент в Екатеринбург и другие регионы России.

Области применения

Тестовые оправки используют на производствах, где точность обработки деталей нормируется в пределах 1-5 мкм. Инструмент востребован в следующих направлениях:

• первичная приёмка нового станочного оборудования перед запуском в эксплуатацию;
• периодический контроль точности шпинделей в рамках планово-предупредительного обслуживания;
• диагностика после аварийных нагрузок или замены подшипников шпинделя;
• верификация геометрии при сертификационных проверках производства.

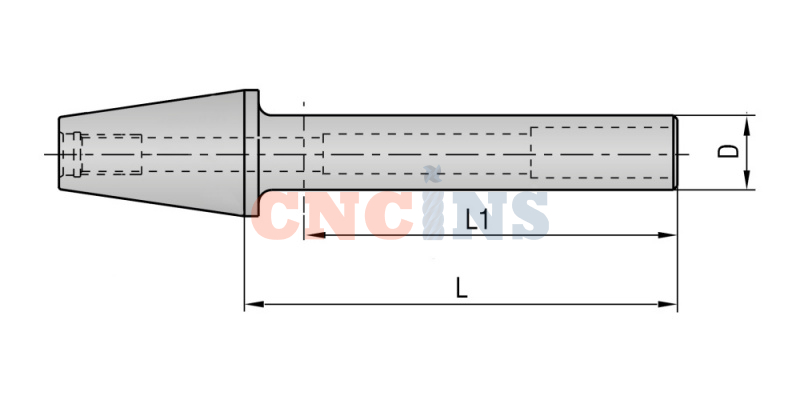

Оправка устанавливается в конус шпинделя - типоразмеры ISO, BT, CAT, HSK - и измеряется индикатором часового типа или прибором для контроля биения.

Технические характеристики и преимущества

Тестовые оправки производятся из инструментальной стали с твёрдостью рабочей поверхности 60-62 HRC. Отклонение от цилиндричности рабочей части - не более 0,3 мкм. Конусный хвостовик шлифуется до шероховатости Ra 0,1 мкм, что гарантирует плотную посадку без зазоров. Длина рабочей части варьируется от 100 до 300 мм в зависимости от модели, что позволяет охватывать диапазон вылета инструмента, характерный для конкретного станка.

Каждая единица продукции сопровождается калибровочным сертификатом с указанием фактических отклонений, что исключает необходимость дополнительной метрологической поверки при входном контроле.

Как приобрести тестовые оправки в Екатеринбурге

Компания Инсистенс осуществляет доставку по Екатеринбургу. Актуальная цена на тестовые оправки зависит от типоразмера конуса и длины рабочей части - уточнить стоимость и наличие позиций на складе можно по телефону 8 (800) 550-21-96 или по электронной почте zakaz@cncins.ru. Звонок бесплатный.

При оформлении заявки рекомендуется указать тип конуса шпинделя, требуемую длину рабочей части и нужный класс точности. Это позволит специалистам подобрать оправку, соответствующую реальным условиям эксплуатации, и подготовить коммерческое предложение в кратчайшие сроки.
