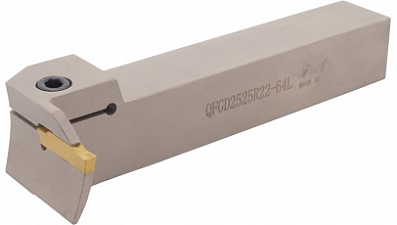

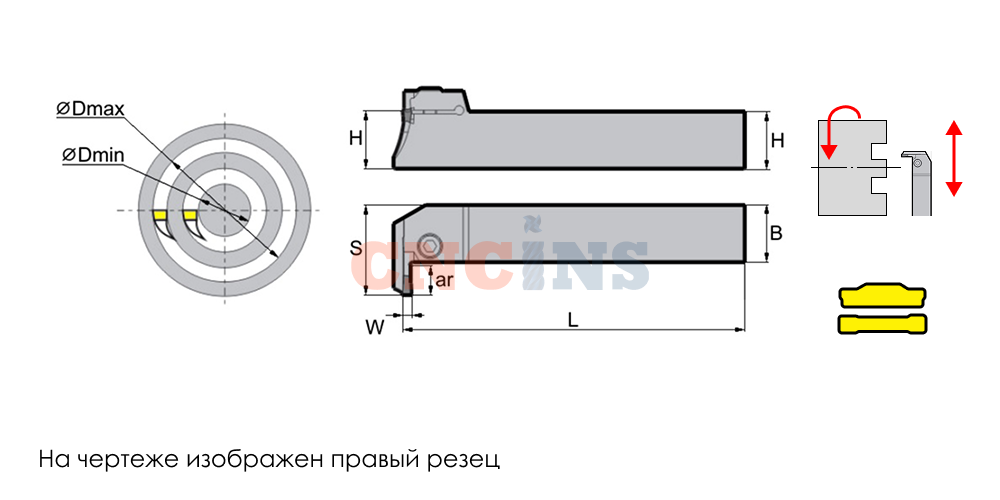

Державки токарные серии QF...D-...L применяются для обработки наружных канавок на торце заготовки. В зависимости от модели державки для резания используются сменные твердосплавные пластины ZTFD...-MG, ZTGD...-MG, ZTHD...-MG.
P
- Применимо 100%
K
- Применимо также
| Артикул | Сечение резца, мм | ØDmax, мм | Ширина канавки, мм | Глубина канавки, мм | H, мм | Исполнение | Устанавливаемая пластина | Цена с НДС | Купить | |
|---|---|---|---|---|---|---|---|---|---|---|
|
|
20 x 20 | 110 | 3 | 17 | 20 | L (левое) | ZTFD0303-MG |
3 622 ₽/шт
|
||
|
|
20 x 20 | 80 | 3 | 17 | 20 | L (левое) | ZTFD0303-MG |
2 344 ₽/шт
|
||
|
|
20 x 20 | 66 | 3 | 17 | 20 | L (левое) | ZTFD0303-MG |
3 434 ₽/шт
|
||
|
Акция
|
25 x 25 | 200 | 5 | 22 | 25 | L (левое) | ZTHD0504-MG |
3 487 ₽ /шт
3 962 ₽
-12%
При заказе онлайн*
|
||
|
Акция
|
25 x 25 | 140 | 5 | 22 | 25 | L (левое) | ZTHD0504-MG |
3 487 ₽ /шт
3 962 ₽
-12%
При заказе онлайн*
|
||
|
|
25 x 25 | 96 | 5 | 22 | 25 | L (левое) | ZTHD0504-MG |
3 962 ₽/шт
|
||
|
|
25 x 25 | 200 | 5 | 22 | 25 | R (правое) | ZTHD0504-MG |
3 962 ₽/шт
|
||
|
|
25 x 25 | 140 | 5 | 22 | 25 | R (правое) | ZTHD0504-MG |
3 962 ₽/шт
|
||
|
|
25 x 25 | 96 | 5 | 22 | 25 | R (правое) | ZTHD0504-MG |
3 962 ₽/шт
|
||
|
|
25 x 25 | 72 | 4 | 22 | 25 | L (левое) | ZTGD0404-MG |
3 962 ₽/шт
|
||
|
|
25 x 25 | 230 | 4 | 22 | 25 | R (правое) | ZTGD0404-MG |
3 962 ₽/шт
|
||
|
|
25 x 25 | 100 | 4 | 22 | 25 | R (правое) | ZTGD0404-MG |
3 962 ₽/шт
|
||
|
|
25 x 25 | 72 | 4 | 22 | 25 | R (правое) | ZTGD0404-MG |
3 962 ₽/шт
|
||
|
|
25 x 25 | 150 | 3 | 17 | 25 | L (левое) | ZTFD0303-MG |
3 997 ₽/шт
|
||
|
|
25 x 25 | 110 | 3 | 17 | 25 | L (левое) | ZTFD0303-MG |
3 962 ₽/шт
|
||
|
Акция
|
25 x 25 | 80 | 3 | 17 | 25 | L (левое) | ZTFD0303-MG |
3 487 ₽ /шт
3 962 ₽
-12%
При заказе онлайн*
|
||
|
|
25 x 25 | 150 | 3 | 17 | 25 | R (правое) | ZTFD0303-MG |
3 962 ₽/шт
|
||
|
|
25 x 25 | 66 | 3 | 17 | 25 | R (правое) | ZTFD0303-MG |
3 962 ₽/шт
|
Державки токарные серии QF...D-...H применяются для обработки наружных канавок на торце заготовки. В зависимости от модели державки для резания используются сменные твердосплавные пластины ZTFD...-MG, ZTGD...-MG, ZTHD...-MG, ZTHS...-MG, ZTKD...-MG.
P
- Применимо 100%
K
- Применимо также
| Артикул | L1, мм | Сечение резца, мм | ØDmax, мм | Глубина канавки, мм | H, мм | Ширина канавки, мм | Исполнение | Устанавливаемая пластина | Крепление пластины | Цена с НДС | Купить | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
— | Ø16 | — | — | — | — | R (правое) | SPDR**DM10 | S - Фиксация винтом |
5 187 ₽/шт
|
||
|
|
18 | Ø16 | — | — | — | — | R (правое) | SPDR**DM06A | S - Фиксация винтом |
3 674 ₽/шт
|
||
|
|
18 | Ø12 | — | — | — | — | R (правое) | SPDR**DM06A | S - Фиксация винтом |
3 674 ₽/шт
|
||
|
|
18 | Ø10 | — | — | — | — | R (правое) | SPDR**DM06A | S - Фиксация винтом |
3 674 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 200 | — | 20 | 25 | L (левое) | QCMB, QPMB, QCKB | S - Фиксация винтом |
3 140 ₽ /шт
4 025 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | 25 x 25 | 60 | — | 10 | 25 | L (левое) | QCMB, QPMB, QCKB | S - Фиксация винтом |
4 184 ₽ /шт
5 364 ₽
-22%
При заказе онлайн*
|
||
|
|
— | 25 x 25 | 70 | — | 15 | 25 | L (левое) | QCMB, QPMB, QCKB | S - Фиксация винтом |
5 364 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 50 | — | 10 | 25 | L (левое) | QCMB, QPMB, QCKB | S - Фиксация винтом |
4 184 ₽ /шт
5 364 ₽
-22%
При заказе онлайн*
|
||
|
|
— | 25 x 25 | 100 | — | 15 | 25 | L (левое) | QCMB, QPMB, QCKB | S - Фиксация винтом |
5 364 ₽/шт
|
||
|
|
— | Ø20 | — | — | — | — | R (правое) | SPDR**DM10 | S - Фиксация винтом |
3 612 ₽/шт
|
||
|
|
42 | Ø20 | — | — | — | — | R (правое) | SPDR**DM10 | S - Фиксация винтом |
3 666 ₽/шт
|
||
|
|
36 | Ø16 | — | — | — | — | R (правое) | SPDR**DM10 | S - Фиксация винтом |
4 221 ₽/шт
|
||
|
|
32 | Ø12 | — | — | — | — | R (правое) | SPDR**DM10 | S - Фиксация винтом |
4 106 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 400 | 6 | 22 | 25 | L (левое) | ZTKD0608-MG | — |
2 320 ₽ /шт
2 636 ₽
-12%
При заказе онлайн*
|
||
|
|
— | 25 x 25 | 400 | 6 | 13 | 25 | L (левое) | ZTKD0608-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 180 | 6 | 22 | 25 | L (левое) | ZTKD0608-MG | — |
2 636 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 180 | 6 | 13 | 25 | L (левое) | ZTKD0608-MG | — |
2 117 ₽ /шт
2 714 ₽
-22%
При заказе онлайн*
|
||
|
|
— | 25 x 25 | 100 | 6 | 22 | 25 | L (левое) | ZTKD0608-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 100 | 6 | 13 | 25 | L (левое) | ZTKD0608-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 400 | 5 | 22 | 25 | L (левое) | ZTHD0504-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 200 | 5 | 13 | 25 | L (левое) | ZTHD0504-MG | — |
2 636 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 140 | 5 | 22 | 25 | L (левое) | ZTHD0504-MG | — |
2 320 ₽ /шт
2 636 ₽
-12%
При заказе онлайн*
|
||
|
|
— | 25 x 25 | 230 | 4 | 22 | 25 | L (левое) | ZTHD0504-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 230 | 4 | 13 | 25 | L (левое) | ZTGD0404-MG | — |
2 636 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 140 | 4 | 13 | 25 | L (левое) | ZTGD0404-MG | — |
2 320 ₽ /шт
2 636 ₽
-12%
При заказе онлайн*
|
||
|
|
— | 25 x 25 | 100 | 4 | 22 | 25 | L (левое) | ZTGD0404-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 150 | 3 | 17 | 25 | L (левое) | ZTFD0303-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 150 | 3 | 10 | 25 | L (левое) | ZTFD0303-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 110 | 3 | 17 | 25 | L (левое) | ZTFD0303-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 110 | 3 | 10 | 25 | L (левое) | ZTFD0303-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 80 | 3 | 17 | 25 | L (левое) | ZTFD0303-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 66 | 3 | 10 | 25 | L (левое) | ZTFD0303-MG | — |
2 636 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 400 | 6 | 22 | 25 | R (правое) | ZTKD0608-MG | — |
2 320 ₽ /шт
2 636 ₽
-12%
При заказе онлайн*
|
||
|
Акция
|
— | 25 x 25 | 400 | 6 | 13 | 25 | R (правое) | ZTKD0608-MG | — |
2 388 ₽ /шт
2 714 ₽
-12%
При заказе онлайн*
|
||
|
Акция
|
— | 25 x 25 | 180 | 6 | 22 | 25 | R (правое) | ZTKD0608-MG | — |
2 504 ₽ /шт
2 636 ₽
-5%
При заказе онлайн*
|
||
|
|
— | 25 x 25 | 100 | 6 | 22 | 25 | R (правое) | ZTKD0608-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 100 | 6 | 13 | 25 | R (правое) | ZTKD0608-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 400 | 5 | 30 | 25 | R (правое) | ZTHS0504-MG | — |
2 791 ₽/шт
|
||
|
|
— | 25 x 25 | 400 | 5 | 13 | 25 | R (правое) | ZTHD0504-MG | — |
2 636 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 200 | 5 | 22 | 25 | R (правое) | ZTHD0504-MG | — |
2 326 ₽/шт
|
||
|
|
— | 25 x 25 | 230 | 5 | 13 | 25 | R (правое) | ZTHD0504-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 96 | 5 | 22 | 25 | R (правое) | ZTHD0504-MG | — |
2 636 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 230 | 4 | 13 | 25 | R (правое) | ZTGD0404-MG | — |
2 404 ₽/шт
|
||
|
|
— | 25 x 25 | 110 | 3 | 10 | 25 | R (правое) | ZTFD0303-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 400 | 5 | 13 | 25 | L (левое) | ZTHD0504-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 140 | 5 | 13 | 25 | L (левое) | ZTHD0504-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 96 | 5 | 22 | 25 | L (левое) | ZTHD0504-MG | — |
2 636 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 96 | 5 | 13 | 25 | L (левое) | ZTHD0504-MG | — |
2 056 ₽ /шт
2 636 ₽
-22%
При заказе онлайн*
|
||
|
|
— | 25 x 25 | 72 | 4 | 22 | 25 | L (левое) | ZTGD0404-MG | — |
2 636 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 72 | 4 | 13 | 25 | L (левое) | ZTGD0404-MG | — |
2 117 ₽ /шт
2 714 ₽
-22%
При заказе онлайн*
|
||
|
|
— | 25 x 25 | 80 | 3 | 10 | 25 | L (левое) | ZTFD0303-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 66 | 3 | 17 | 25 | L (левое) | ZTFD0303-MG | — |
2 636 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 400 | 5 | 22 | 25 | R (правое) | ZTHD0504-MG | — |
2 320 ₽ /шт
2 636 ₽
-12%
При заказе онлайн*
|
||
|
Акция
|
— | 25 x 25 | 140 | 5 | 22 | 25 | R (правое) | ZTHD0504-MG | — |
2 320 ₽ /шт
2 636 ₽
-12%
При заказе онлайн*
|
||
|
Акция
|
— | 25 x 25 | 140 | 5 | 13 | 25 | R (правое) | ZTHD0504-MG | — |
2 056 ₽ /шт
2 636 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | 25 x 25 | 96 | 5 | 13 | 25 | R (правое) | ZTHD0504-MG | — |
2 117 ₽ /шт
2 714 ₽
-22%
При заказе онлайн*
|
||
|
|
— | 25 x 25 | 230 | 4 | 22 | 25 | R (правое) | ZTGD0404-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 140 | 4 | 22 | 25 | R (правое) | ZTGD0404-MG | — |
2 636 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 140 | 4 | 13 | 25 | R (правое) | ZTGD0404-MG | — |
2 388 ₽ /шт
2 714 ₽
-12%
При заказе онлайн*
|
||
|
|
— | 25 x 25 | 100 | 4 | 22 | 25 | R (правое) | ZTGD0404-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 100 | 4 | 13 | 25 | R (правое) | ZTGD0404-MG | — |
2 636 ₽/шт
|
||
|
|
— | 25 x 25 | 72 | 4 | 22 | 25 | R (правое) | ZTGD0404-MG | — |
2 636 ₽/шт
|
Купить резцы для торцевых канавок вы можете в этом разделе каталога инструмента и оснастки. Изделие представляет собой один из вариантов исполнения полнотелого резца, на котором имеется узел для установки сменных режущих пластин. Инструмент эффективно используется в станках ЧПУ и ОЦ для повышения производительности и снижения износа оборудования. Большинство типовых режущих пластин соответствует формату узла крепления на корпусе резца.
Особенности и рекомендации по выбору
Резцы канавочные — инструмент для проточки торцевых канавок, позволяющий выполнять операции профилирования, проработки фасонных форм с заданными характеристиками углублений. Решение имеет ряд особенностей и преимуществ:
- крепление имеет высокую жесткость, позволяет эффективно удалять стружку, сводит к минимуму возникновение заусенцев;
- резец выпускается в прямом формате и с углом 90 градусов, имеет левое и правое направление обработки;
- установка пластин позволяет заменять многогранные полнотелые резцы для формирования профилей и канавок глубиной 10 - 30 мм и шириной 3 - 6 мм с диаметрами врезания 48 - 6-00 мм;
- сменные режущие пластины устойчивы к износу, конструктивно позволяют быстро производить замену и сокращать простои при переходе между операциями.
Конструкция дает возможность поворачивать пластины при затуплении кромок. Резец этого типа имеет название державка, так как удерживает непосредственно контактирующую с заготовкой пластину.
