Бренд
|
MetalCraft |
|
Тип оборудования
|
Фрезерные станки |
|
Масса станка, кг
|
6500 |
|
Т-образный паз (ширина / № / расстояние), мм
|
18 / 5 / 100 |
|
Макс. вес инструмента, кг
|
8 |
|
В пути
|
В пути |
|
Расстояние от центра шпинделя до колонны, мм
|
650 |
|
Расстояние от шпинделя до поверхности стола, мм
|
120 - 720 |
|
Макс. вес заготовки, кг
|
800 |
|
Конус шпинделя
|
BT40 |
|
Макс. диаметр инструмента, мм
|
Ø76 / Ø150 |
|
Крутящий момент, Нм
|
20 / 20 / 20 |
|
Время смены инструмента, сек
|
2 |
|
Ход по оси X / Z / Y, мм
|
800 / 550 / 550 |
|
Ход по оси X / Y / Z, мм
|
1100 / 600 / 600 |
|
Ускоренная подача по оси X / Y / Z, м/мин
|
36 / 36 / 24 |
|
Мощность привода оси X / Y / Z, кВт
|
2.9 / 2.9 / 3.6 |
|
Размеры рабочего стола, мм
?
Размер стола, мм
|
1200 x 600 |
|
Система ЧПУ
|
Siemens 828D |
|
Модель станка
|
7539 |
|
Ускоренная подача по оси X / Z / Y, м/мин
|
36 / 36 / 24 |
|
Точность позиционирования, мм
|
±0.008 / ±0.008 / ±0.008 |
|
Точность повторного позиционирования, мм
|
±0.005 / ±0.005 / ±0.005 |
|
Макс. скорость вращения шпинделя, об/мин
|
12000 |
|
Мощность двигателя шпинделя, кВт
?
Мощность шпинделя, кВт
|
11 / 15 |
|
Мощность привода оси X / Z / Y, кВт
|
2.9 / 2.9 / 3.6 |
|
Габаритные размеры станка (Д x Ш x В), мм
|
7769 |

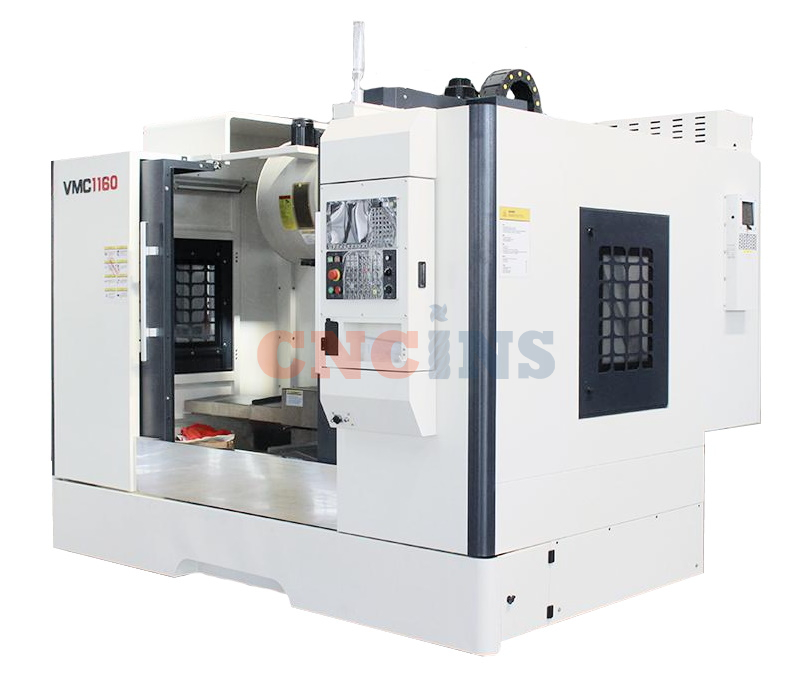

MetalСraft VMС1160
Вертикальный фрезерный центр с ЧПУ MetalСraft VMС1160 применяется для комплексной обработки детали и позволяет эффективно решить широкий спектр задач: фрезерование, сверление, нарезание резьбы, развертывание отверстий, зенкерование, растачивание. Станки данной серии широко используется для изготовления пресс-форм, в инструментальном производстве, автомобильной промышленности, машиностроении и других отраслях.
Измерительные системы Renishaw
Для повышения эффективности и качества обработки в станках серии VMС1160 применяется измерительный инструмент бренда Renishaw (Великобритания). Производитель Renishaw является признанным мировым лидером по разработке и производству прецизионных датчиков и систем контроля. В стандартную комплектацию станков VMС1160 входит контактный датчик TS27R, который используется для наладки инструмента на обрабатывающих центрах с ЧПУ. Для измерения длины инструмента и обнаружения его поломки инструмент подводится к щупу датчика в направлении оси Z. Наладка вращающегося инструмента для установки коррекции на радиус производится по осям X и Y. Регулировочные винты позволяют отъюстировать щуп по осям станка.
Технические характеристики
| Общие | |
|---|---|
| Модель станка | VMC1160 |
| Торговая марка | Metalcraft |
| Система управления | Siemens 828D |
| Перемещения | |
|---|---|
| Ход по оси X / Z / Y, мм | 1100 / 650 / 650 |
| Мощность привода оси X / Z / Y, кВт | 2.9 / 2.9 / 3.6 |
| Ускоренная подача по оси X / Z / Y, мм/мин | 36 / 36 / 24/ |
| Крутящий момент, Нм | 20 / 20 / 20 |
| Размер линейных направляющих X / Z / Y, мм | 40 / 40 / 40 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 120 - 720 |
| Точность позиционирования, мм | ±0.006 |
| Точность повторяемости, мм | ±0.004 |
| Рабочий стол | |
|---|---|
| Размер стола, мм | 1200 x 600 |
| Т-образный паз (ширина / № / расстояние), мм | 18 / 5 / 100 |
| Максимальный вес заготовки, кг | 800 |
| Шпиндель | |
|---|---|
| Тип привода шпинделя | прямой |
| Конус шпинделя | BT40 |
| Мощность двигателя шпинделя кВт | 11 |
| Скорость вращения шпинделя, об/мин | 12000 |
| Автоматическая смена инструмента | |
|---|---|
| Количество инструментов | 24 |
| Максимальная длина инструмента, мм | 300 |
| Максимальный вес инструмента, кг | 8 |
| Общие сведения | |
|---|---|
| Габаритные размеры станка (Д x Ш x В), мм | 3205 x 2605 x 2800 |
| Вес станка, кг | 6500 |
Стандартная комплектация
| № п/п |
Наименование | Примечание | Количество |
|---|---|---|---|
| 1 | Станок с системой управления | Siemens 828D (Германия) | 1 комп. |
| 2 | Сервопривод X / Y / Z | Siemens (Германия) | 1 шт. |
| 3 | Двигатель шпинделя | Siemens (Германия) | 1 шт. |
| 4 | Шпиндель | Kenturn (Тайвань) / BT40 12000 об/мин (прямой привод) | 1 шт. |
| 5 | Масляное охлаждение шпинделя | - | 1 шт. |
| 6 | Система подачи СОЖ через шпиндель (30 бар) | - | 1 комп. |
| 7 | Система автоматической смены инструмента | Okada (Тайвань) | 1 комп. |
| 8 | Пистолет для подачи СОЖ | - | 1 шт. |
| 9 | Пневматический пистолет | - | 1 шт. |
| 10 | Подшипники винтовой пары по осям X / Z / Y | NSK (Япония) | 1 шт. |
| 11 | Роликовые линейные направляющие по осям X / Z / Y | HIWIN / PMI (Тайвань) | 1 шт. |
| 12 | Шарико-винтовая передача по осям X / Z / Y | HIWIN / PMI (Тайвань) | 1 шт. |
| 13 | Пневматическая система | SMC (Япония) | 1 шт. |
| 14 | Кондиционер электрошкафа | - | 1 шт. |
| 15 | Электрическая распределительная система | Schneider / (Франция) | 1 шт. |
| 16 | Светодиодное рабочее освещение | - | 1 шт. |
| 17 | Трехцветный индикатор состояния | - | 1 шт. |
| 18 | Система удаления стружки конвейерного типа | - | 1 комп. |
| 19 | Ящик с установочным инструментом | - | 1 комп. |
| 20 | Маслоотделитель | - | 1 шт. |
| 21 | Датчик измерения инструмента Renishaw TS27R | Великобритания | 1 шт. |
| 22 | Система измерения деталей Renishaw OMP | Великобритания | 1 шт. |
| 23 | Инструкция по эксплуатации (EN) | - | 1 шт. |
